怪しいシガーソケット用USB充電器の故障・コンデンサ破裂&まさかの12V出力

車のシガーソケットに挿すUSB充電器が壊れたので分解です。

ドライブレコーダーとして使っているアクションカムへの給電に使っていました。

数日前にポンッと音を立てて以来、カメラが動かない、勝手に再起動する症状が出て異変に気付きました。

安物のカーナビに付いてきたおまけで製造元不明の怪しいヤツです。



基板上のコンデンサが爆破してました(笑)

容量が220μF、耐圧10Vです。

何とも簡素な作りの基板・・・夏休みの工作で作れそう。

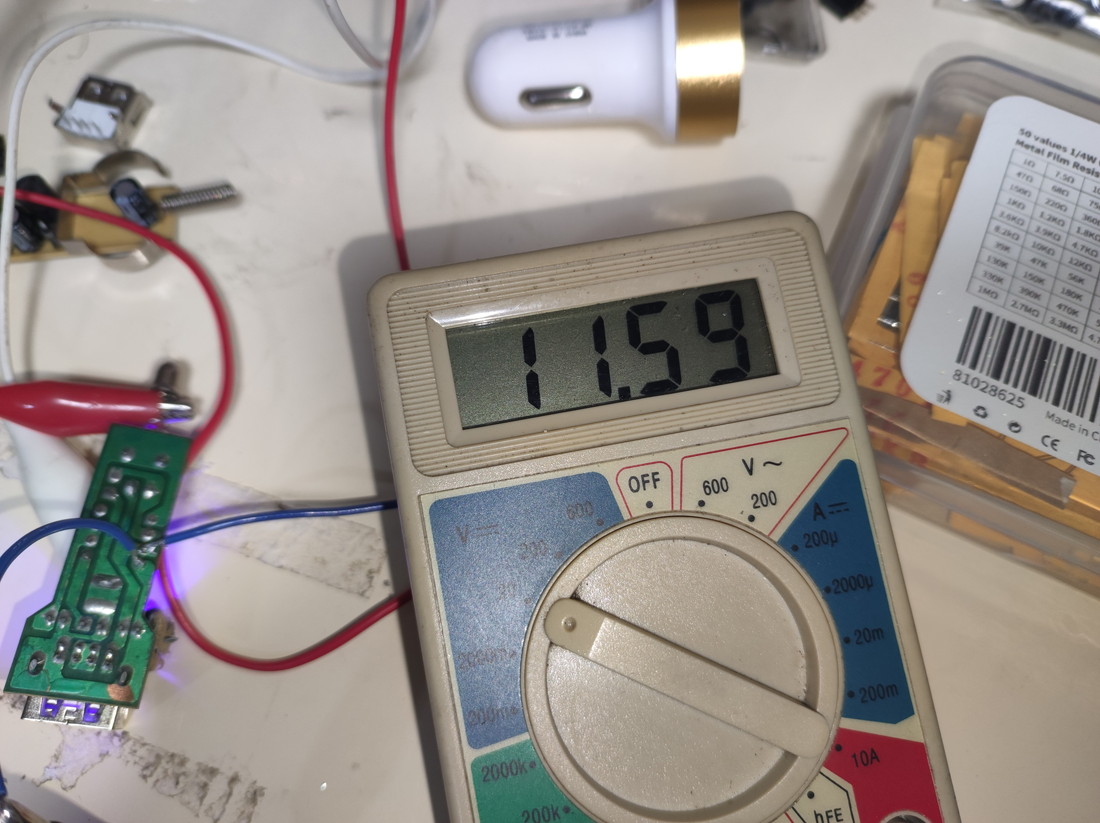

恐る恐るDC電源を繋いでスイッチONすると、12V出てる・・?

この充電器の出力は5Vのはず。急速充電非対応なので5Vじゃないとおかしい。

これ、コンデンサを交換しても変わりませんでした。

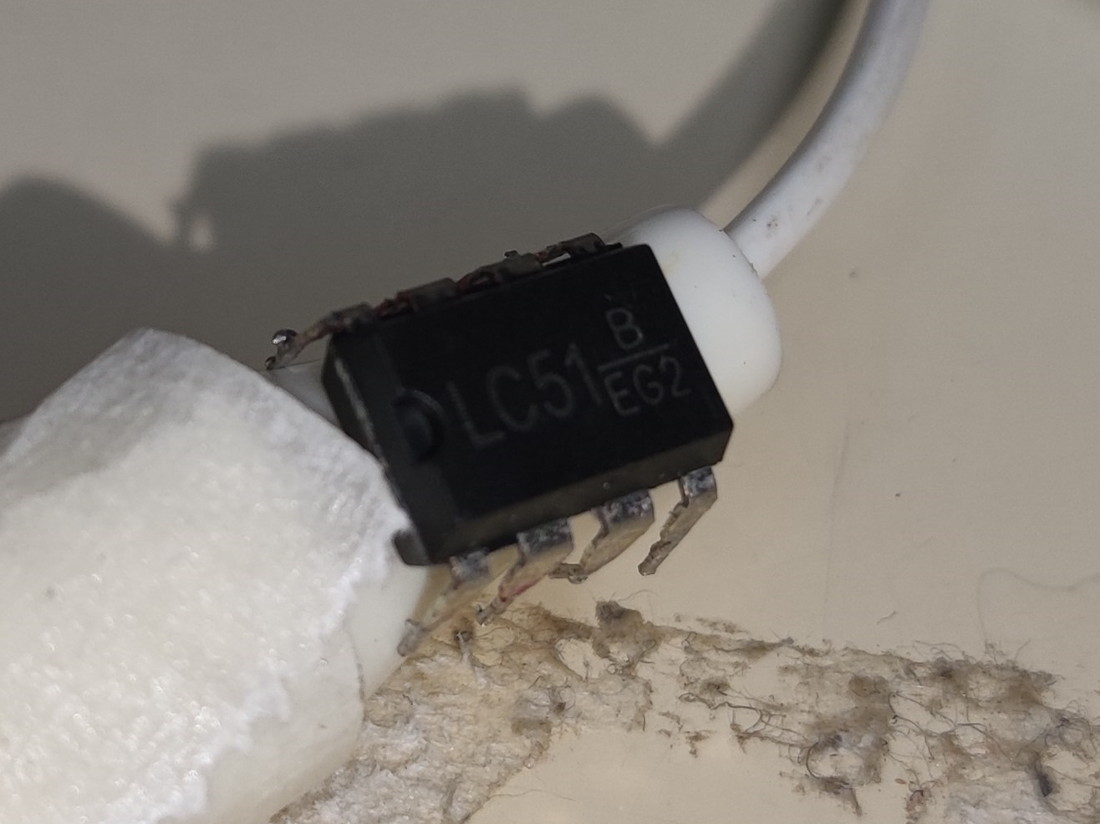

基板上の唯一のIC、LC51。これで5Vを作っているようです。

外して単体で電圧をかけてもダメだった(5V出力端子から12V出ていた)のでこのICの故障だと思います。完全に入力=出力になってますね。



↓こちらのブログ様で詳しく解説されていました。ヤバいICみたいですよ・・?

USBシガー充電器 その1 ~表示に誤り、2.1Aもってのほか、せいぜい数100mA程度



ところで、なぜコンデンサが破裂したか?

これは耐圧10VのところにIC故障で12Vが加わったからでしょう。

今回はこれで故障に気付けましたが、使い続けていたら火を噴いたかもしれません。



故障した今の状態で5Vしか対応していない機器を繋ぐとおそらく壊れます。

冷静になって考えると恐ろしいですよねコレ!?

もう安物は買いません。皆様もお気を付けてくださいな。
