不調の原因が判明&復活!古い草刈り機の修理③

f:id:Shoika:20211121204001j:plain

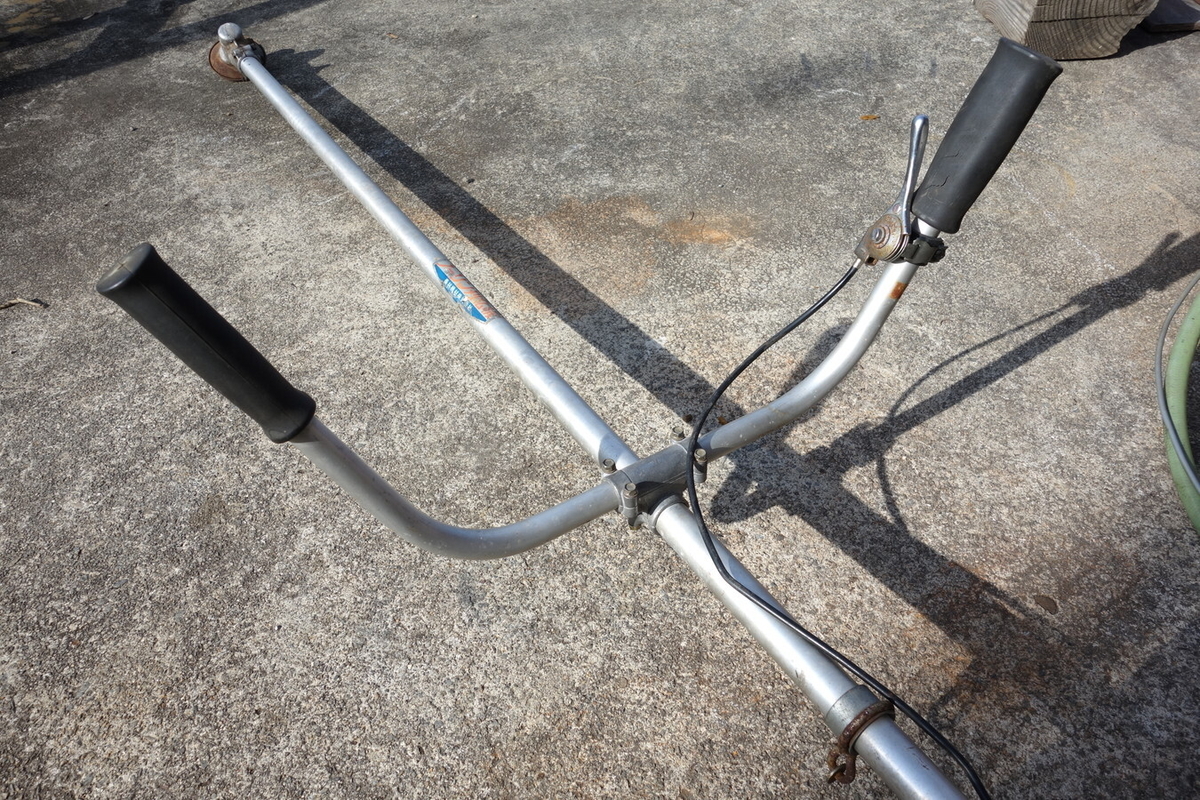

撮り忘れてたハンドルです

今日も今日とて草刈り機の修理です。

こういうのって続けて作業しないとやる気を無くして放置してしまいます。あくまで私の場合ですが(笑)

あ、そうそう。上の写真は昨日の記事で紹介した交換したハンドルです。

使い古した感がマッチしてイイ感じだと思いますがいかがでしょう?



不調の原因が分からない

f:id:Shoika:20211121204341j:plain

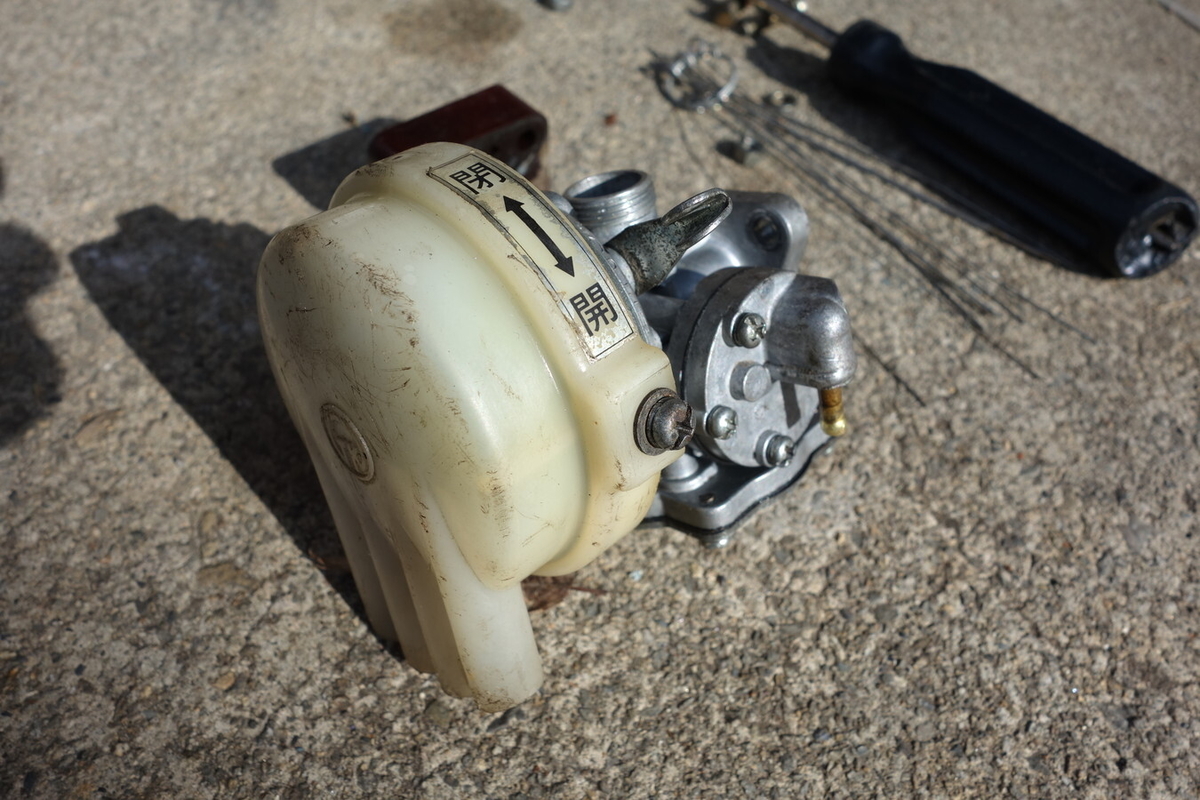

キャブレターを再度分解・・・

燃料を吸い上げず、かかってもすぐに止まってしまいます。

これといった原因が思いつかず、とりあえずキャブレターを分解してみることにしました。



f:id:Shoika:20211121204740j:plain

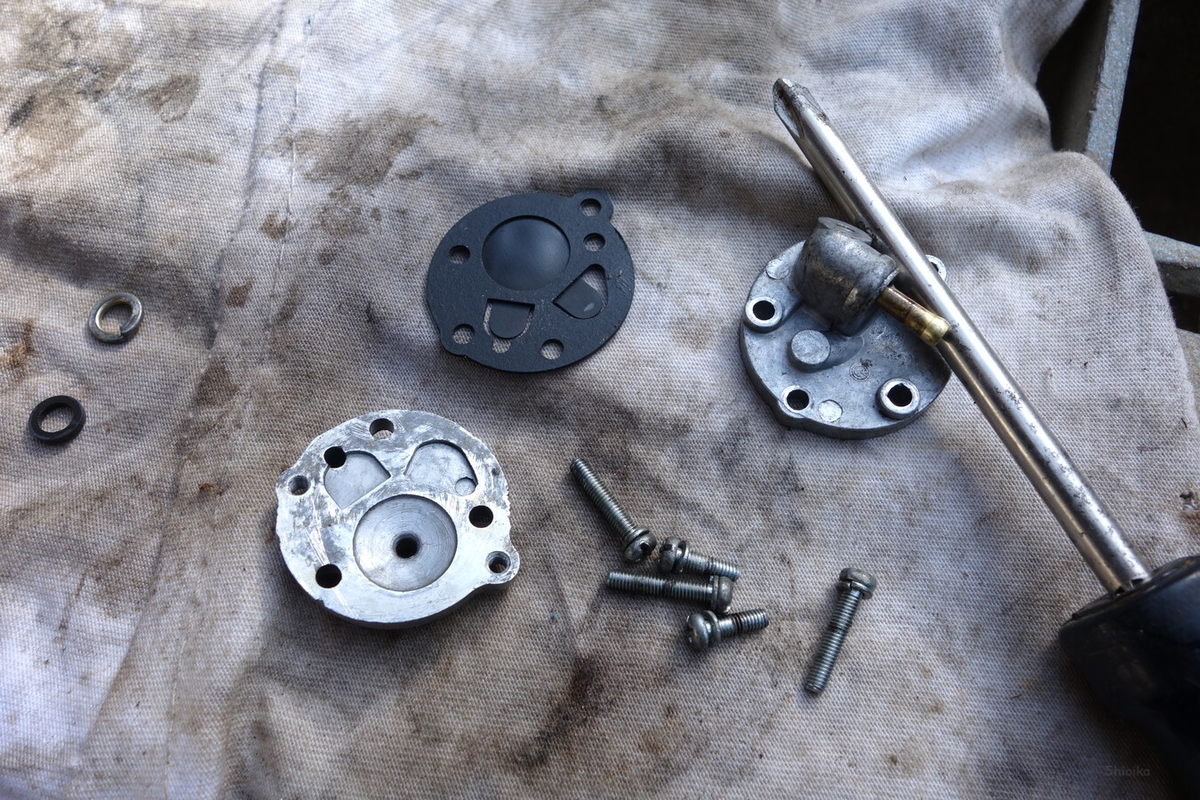

ゴミが挟まっていました

ポンプ部分をバラすと小さなゴミが挟まっていました。

掃除で直ると思ったのですがそう簡単にはいきませんね。ダメでした・・。



f:id:Shoika:20211121204959j:plain

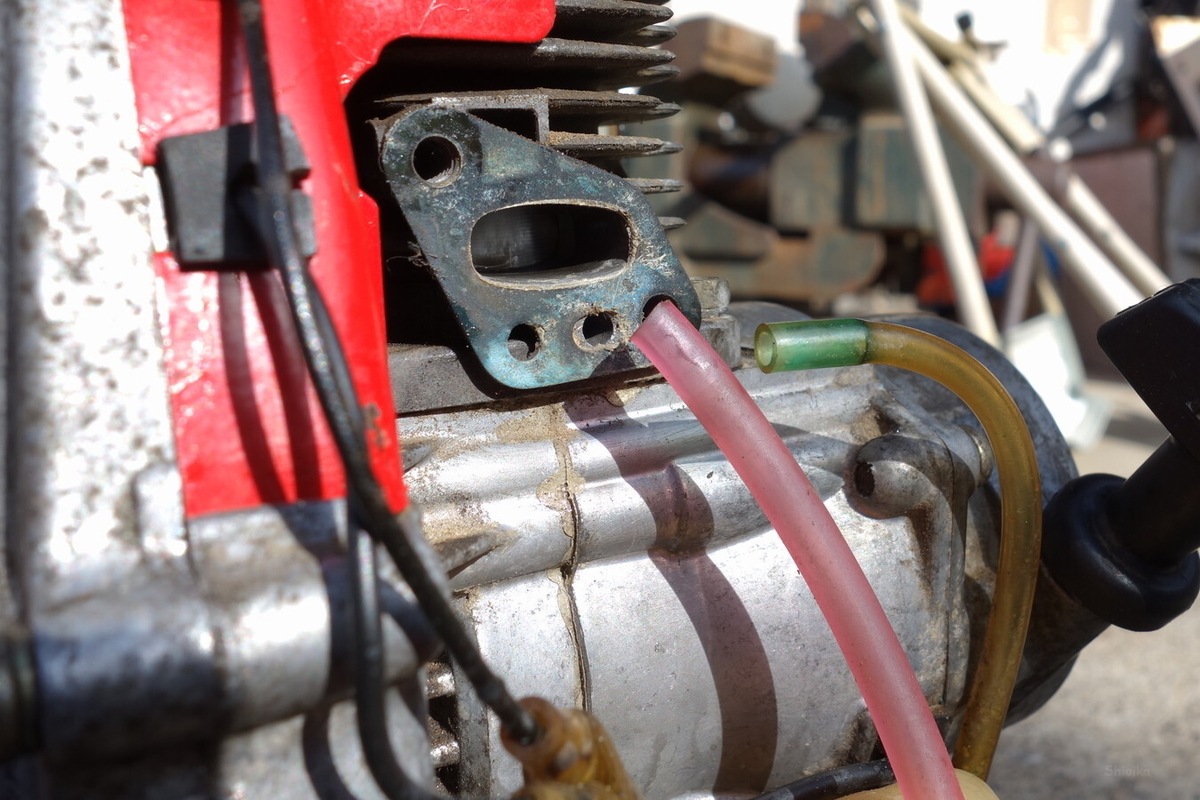

詰まっていると予想したけど・・

次にシリンダーへつながる負圧を取る穴(?)が詰まっているのでは、と予想して掃除しました。

エアーを吹き込むと普通に通ったので大丈夫でしょう。



原因が分かった!!

f:id:Shoika:20211121205630j:plain

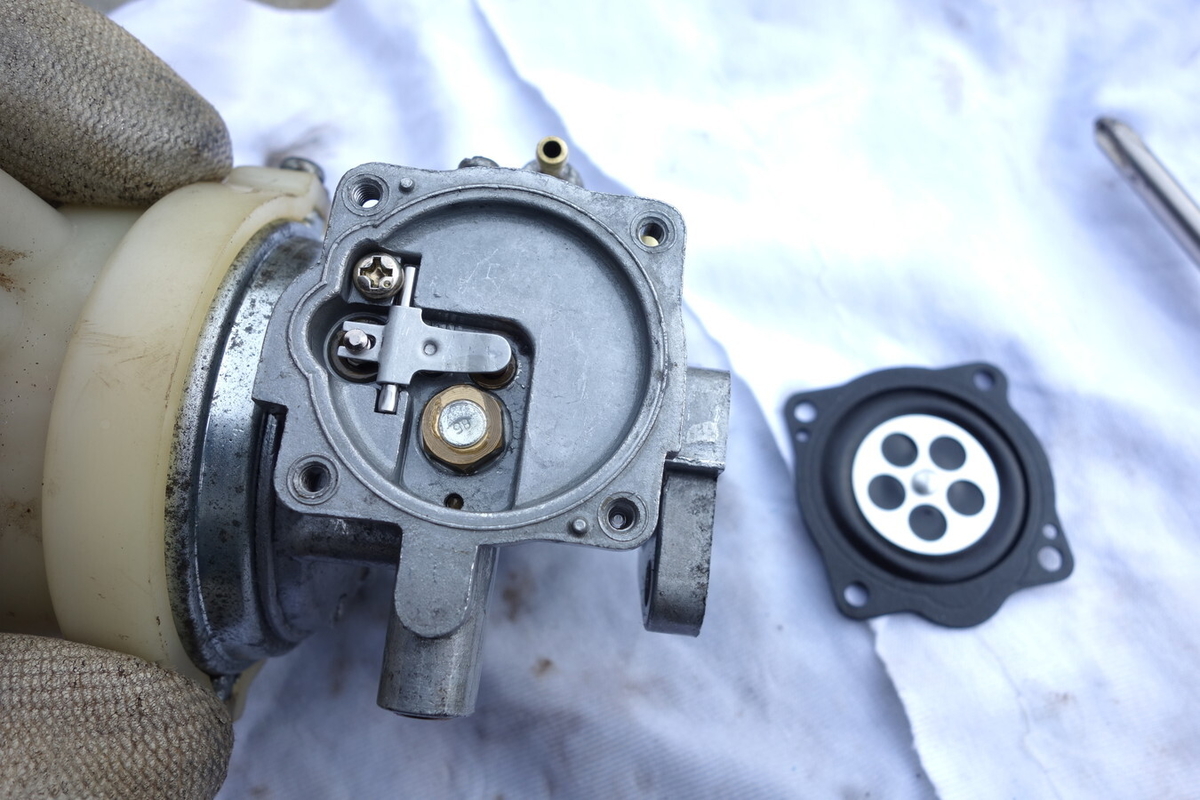

メタリングダイヤフラム

f:id:Shoika:20211121205650j:plain

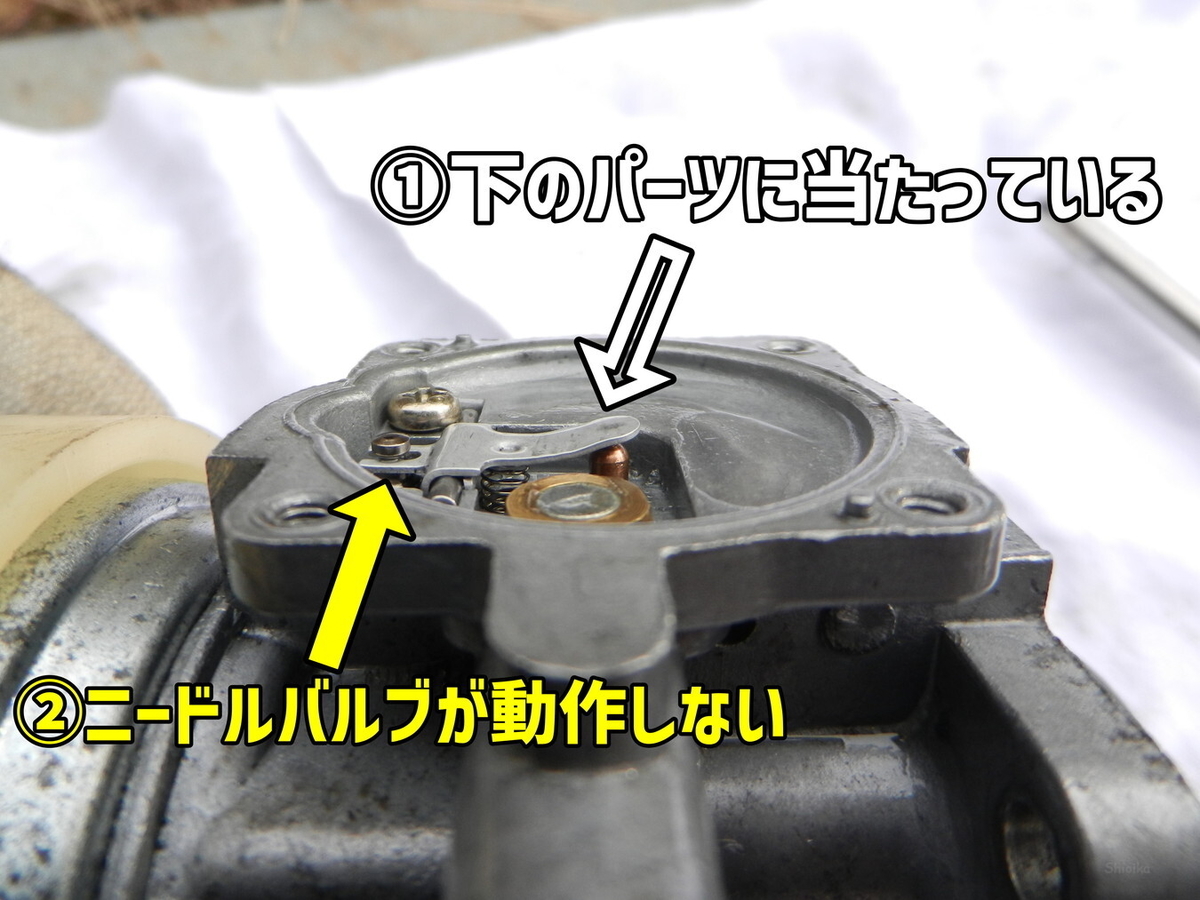

曲がってる・・?

メタリングダイヤフラムの部分を分解したときに原因らしきものを見つけました!

画像のようにメタリングレバーが中央のパーツに当たっています

これではダイヤフラムが動いたとしてもニードルバルブを動かせません。



このキャブレターには手動で強制的にダイヤフラムを押すボタンが付いています。

そのボタンを押すときにメタリングレバーの上からその下のパーツを押すので、レバーに力がかかって曲がったのではないかと思います。

※ここまでの内容はあくまで素人の予想です

この仮説を信じて、わずかに隙間が空くように曲がりを直して組み直しました。すると・・



youtu.be

無事に動くようになりました~!!

以前はすぐに止まっていましたが、もう大丈夫です!

昨日から悩んでいましたがモヤモヤが晴れてスッキリしました。



そのほかのメンテナンス

f:id:Shoika:20211121213638j:plain

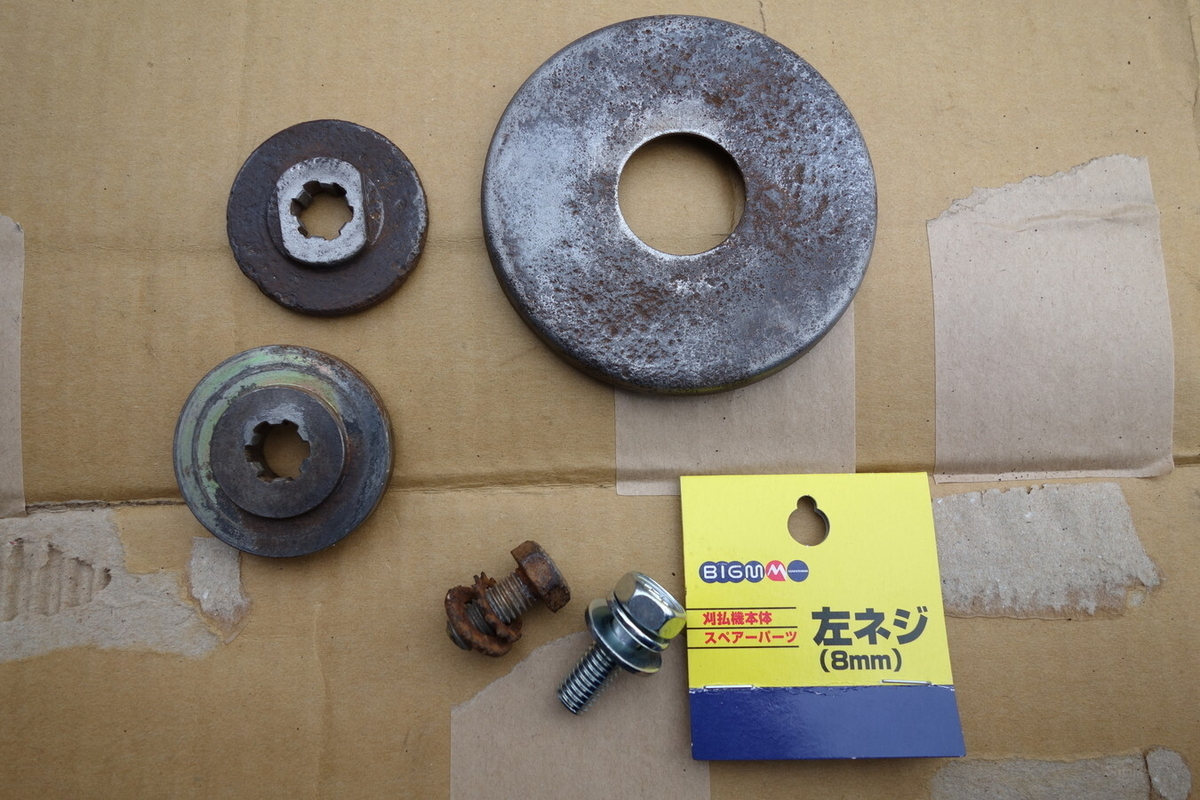

刈刃の固定パーツは錆がひどかったのでグラインダーで磨きました。
ねじは手持ちの新品へ交換です。

f:id:Shoika:20211121213751j:plain

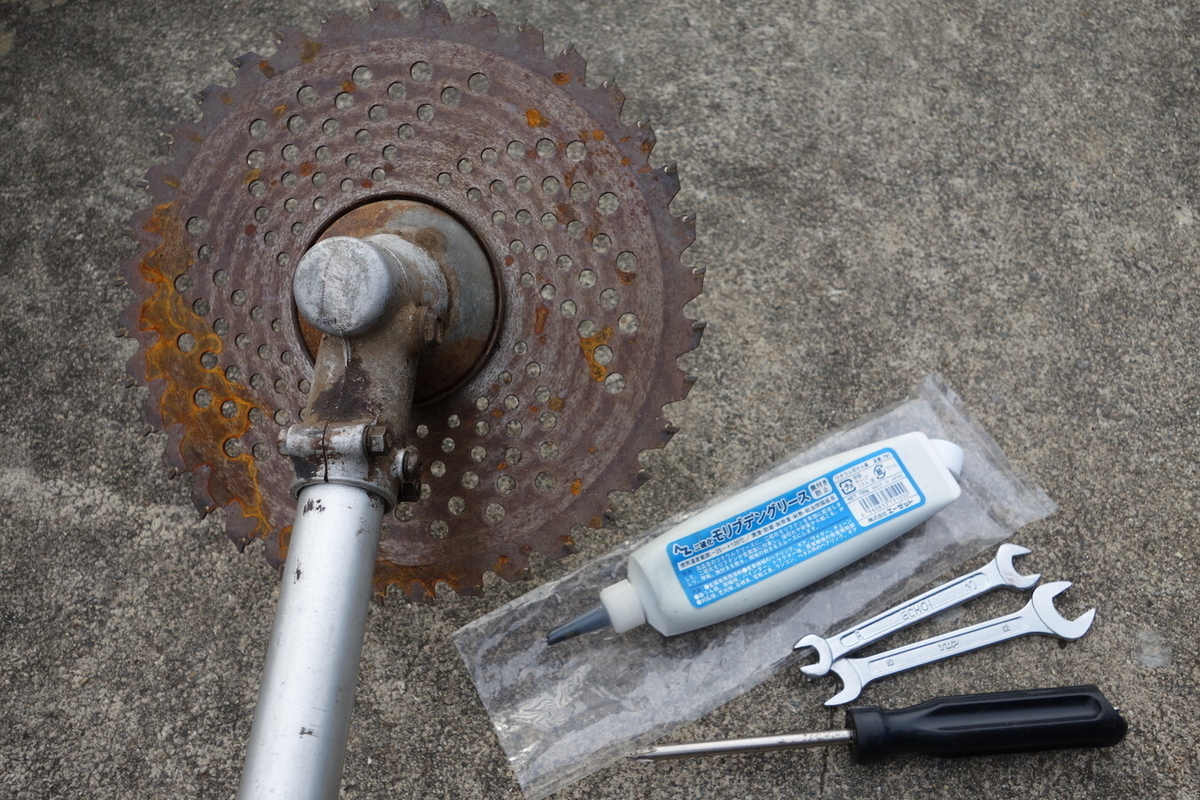

ギアヘッドにはグリスを入れておきました。
シャフトが四角(長方形)の珍しいタイプなので壊れたら部品の入手ができ無さそうです。



ちょっとだけ草刈りテスト

f:id:Shoika:20211121213959j:plain

草刈り前

f:id:Shoika:20211121214016j:plain

草刈り後

寒くなってきて草も残り少ないですが実際に作業してみました!

まず驚いたのが軽さ。普段使っているのが重量級の物ばかりのためか、非常に軽く感じました。

排気量が24ccと中くらいなところもいいですね。様々な場面で使えそうです。

最初は吹けが悪くて調整しましたが、全体的に機械の調子は良さそうでした。

46年前の草刈り機、これで復活です!



今日はこんなところで終わります。

来年の草刈り作業までに直したいなんて言っていたら、思いのほか早く修理できましたね。

しっかりとメンテナンスして大切に使っていこうと思います!

それではまた次回! おやすみなさい。
