クボタL120型トラクターの整備⑦ ラジエーターガスケット交換 分解編

今回もトラクターの整備続きです!

実は記事にし忘れていて、急いで書くことにしました(笑)。

なので、実際に作業したのは約2週間前となります。



f:id:Shoika:20200726212317j:plain

同じ日に撮った写真です。この日は晴れていたんですね・・。

余談ですが、同じ日撮った青空の写真がありました。

7月12日、この日は晴れていたんですね・・。

最近は全然晴れません・・。早く梅雨明けしてほしいです・・ホント。



さて、本題のトラクターの整備に移ります。

以前も書いたかもですが、ラジエーターとエンジンブロックの付け根から水漏れがあるので。ガスケットの交換をすることにしました。

今回はワケあって分解までを記事にします。

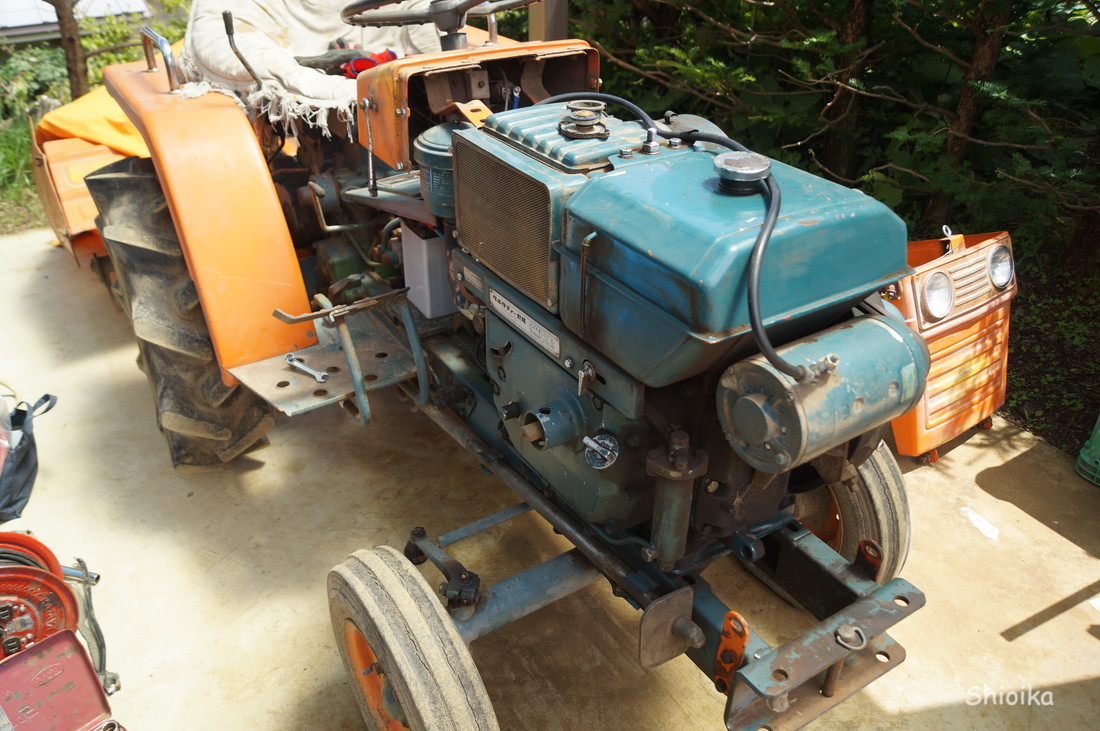

f:id:Shoika:20200726214629j:plain

ボンネットを外しました

↑まず、ボンネットを完全に取り外しました。

その他の部品も外していきます。



f:id:Shoika:20200726214827j:plain

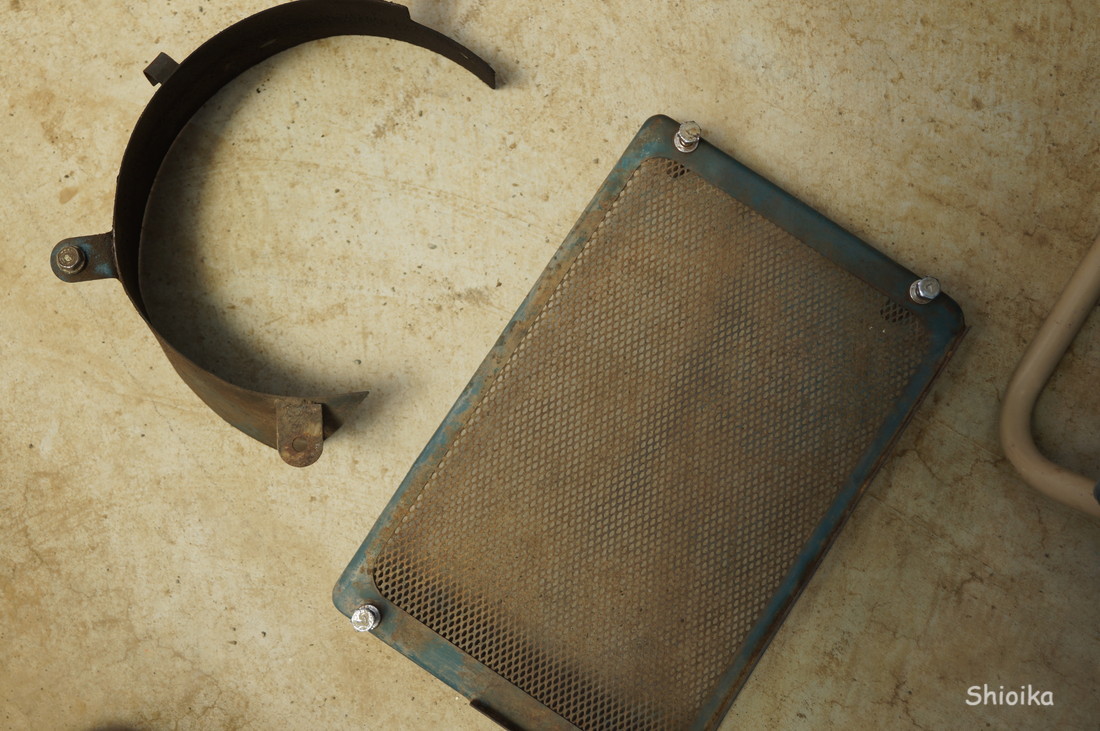

左右のカバー

ラジエーターの左右についているカバーを外しました。

どちらもボルト数本で固定されています。

でもなぜか見た目が違うボルトが付いていたり、そもそも付いていなかったり・・?

前々から気になっていましたが、やはり何度か人の手がはいっているようです。

何度も修理して大切に使っていたのでしょう。



f:id:Shoika:20200726215414j:plain

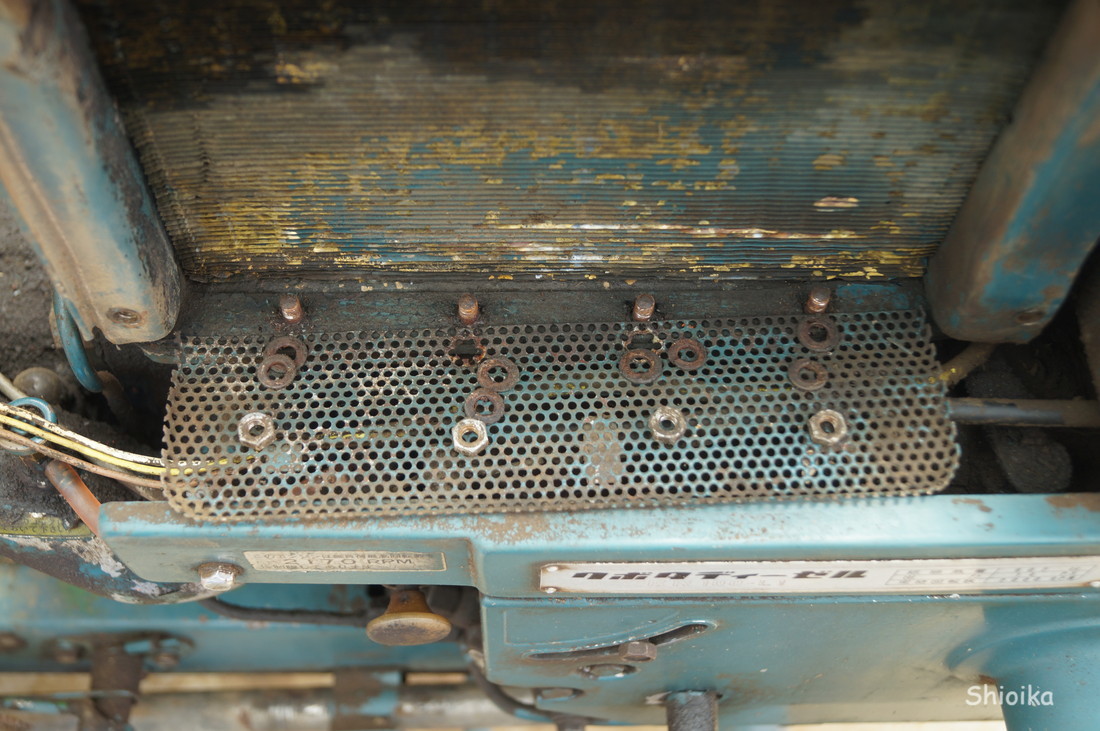

金網?を外します

↑続いて、写真の中央の金網を外します。

この下に配線があるので、それを取り外すためです。

M6のナット4つを外せば取れました。

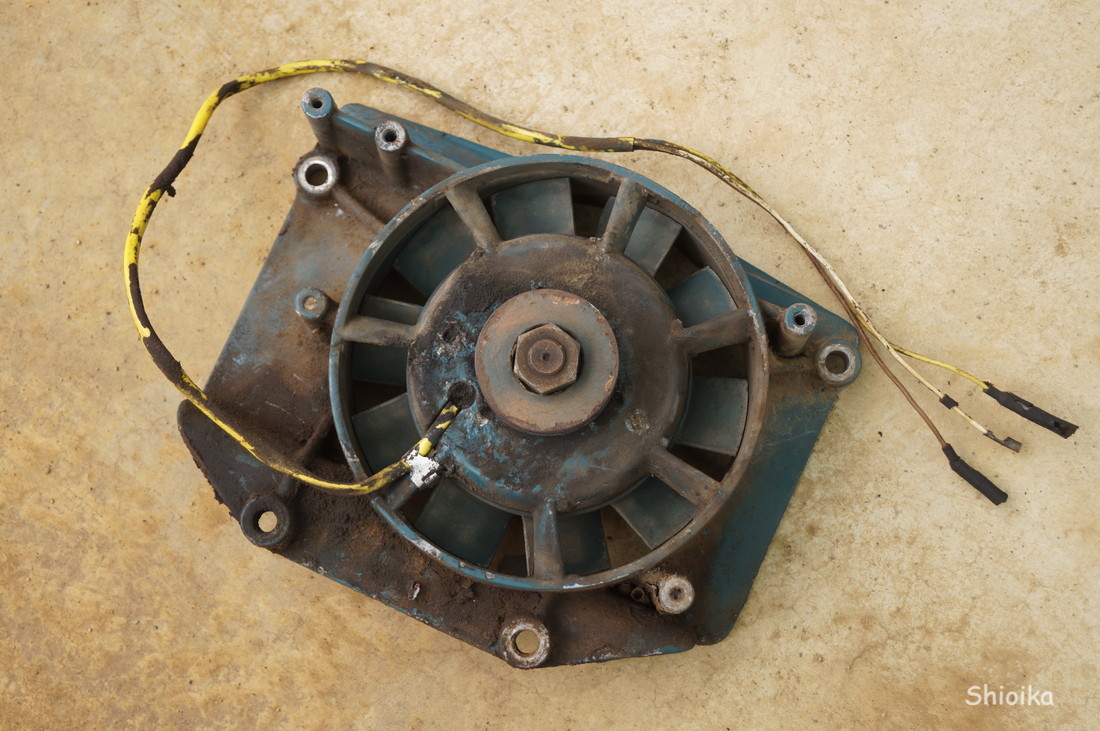

f:id:Shoika:20200726215334j:plain

ファン

↑続いて、ファンも外しました。

なんか電線が生えているのですが、これはいったい・・?

てっきりベルト駆動の「ファン」だと思っていましたが、発電機なのでしょうか?

また一つナゾが増えました(笑)。

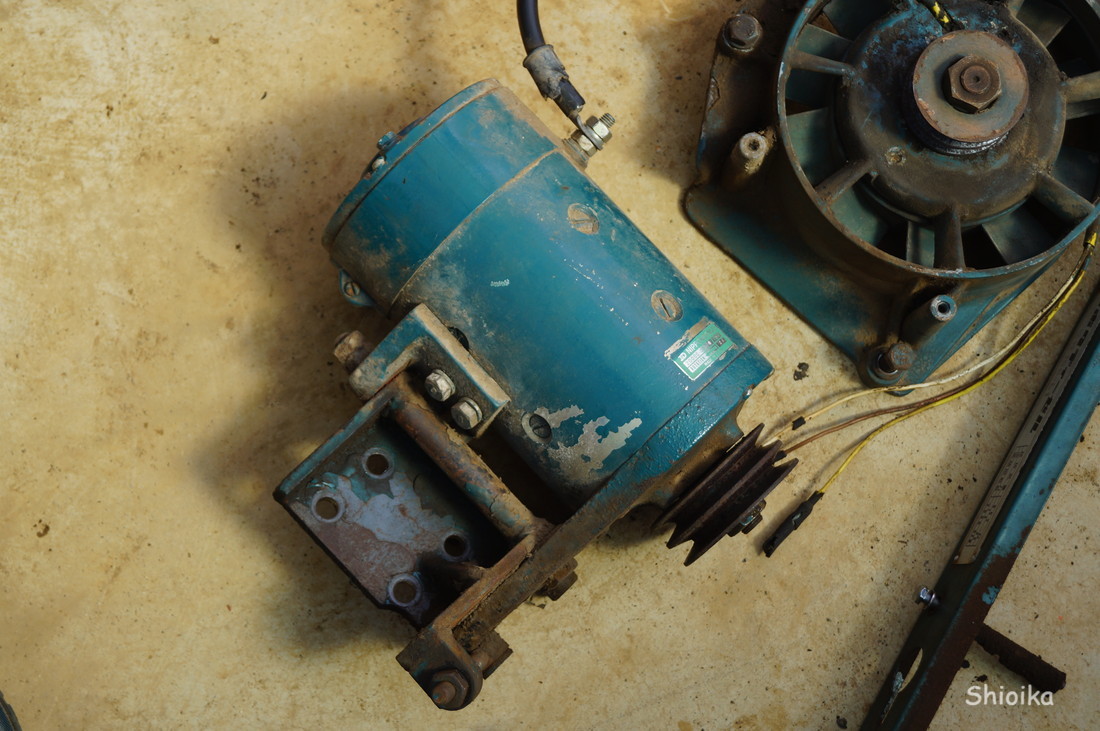

f:id:Shoika:20200726220035j:plain

セルモータも外します

↑セルモータも取り外し。

ナメてかかったらめちゃくちゃ重かったです(笑)。

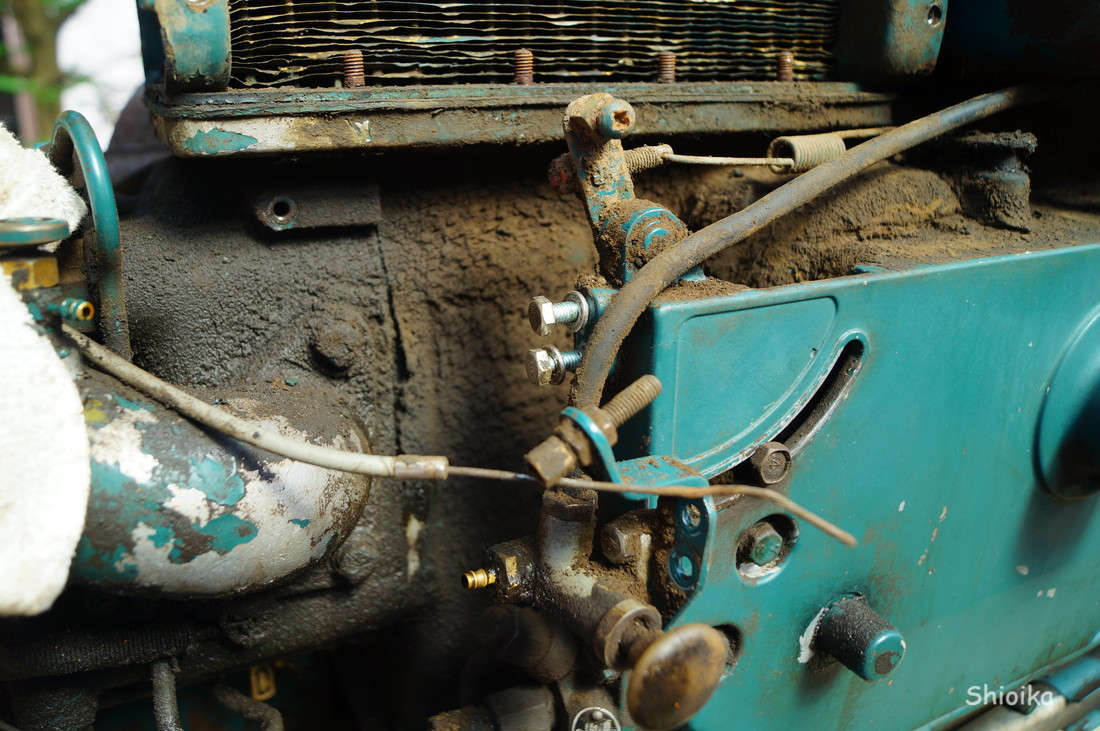

f:id:Shoika:20200726220408j:plain

スロットルワイヤを外しました

↑スロットルワイヤーも外します。

固定金具ごと外すと楽です。

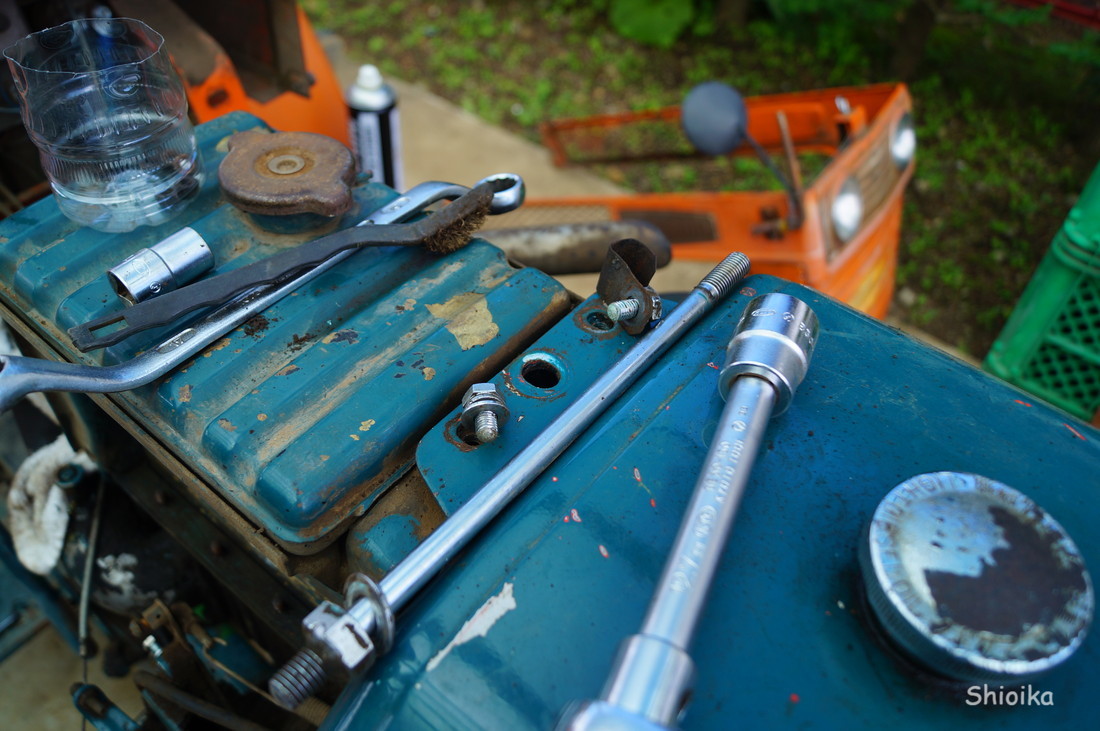

f:id:Shoika:20200726220602j:plain

f:id:Shoika:20200726220802j:plain

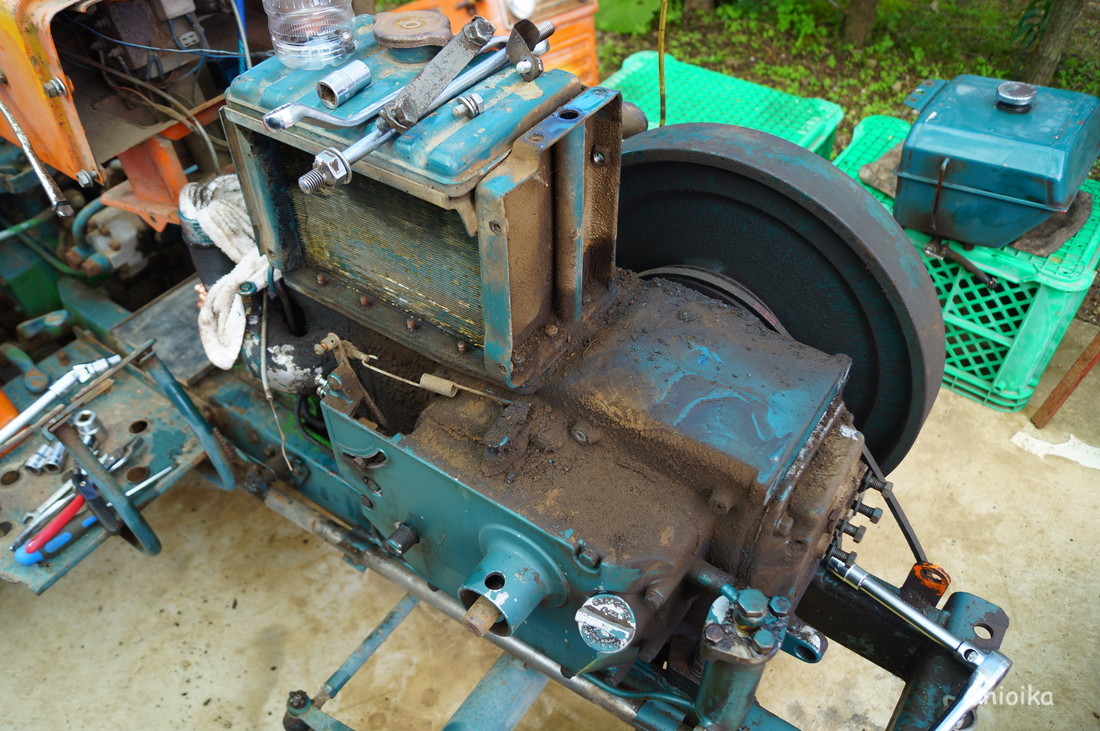

燃料タンクも取り外しました

上部のボルトを3本外して、燃料タンクも外しました。

もちろん、燃料ホースも外してます。



f:id:Shoika:20200726221136j:plain

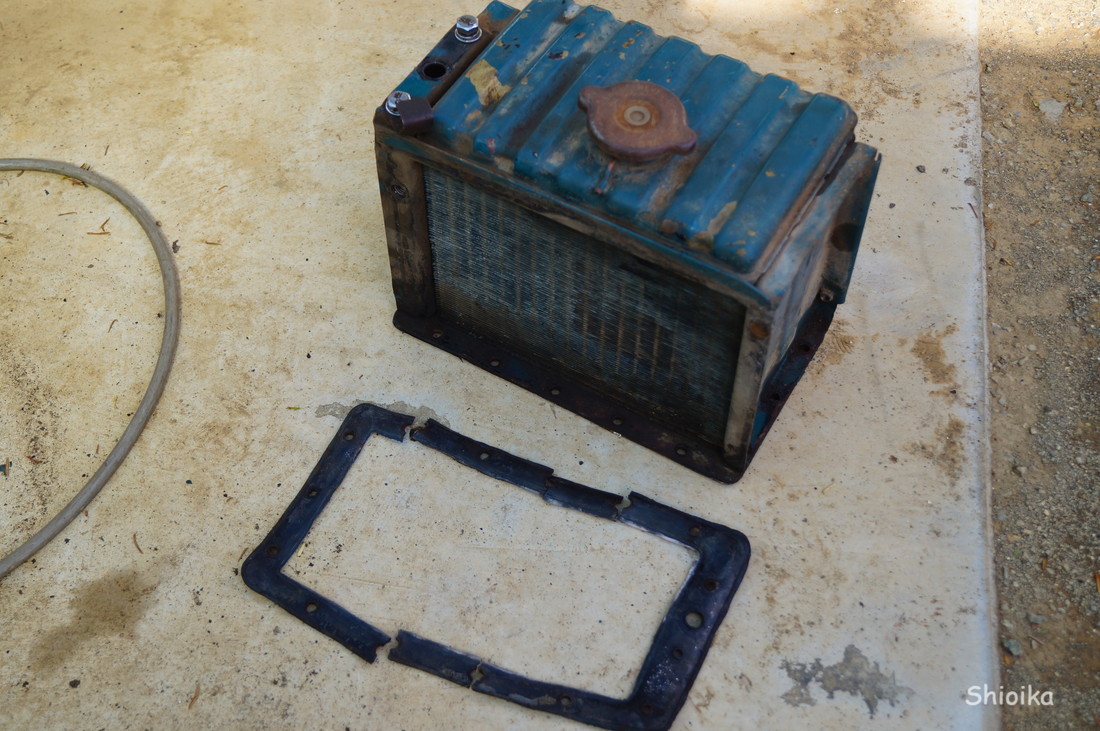

ラジエーターが外れました!

↑ナットを計11個取って、ついにラジエーターが外れました!

ガスケットも剥がしました。

ただ、ナット外し中に事故が・・・。

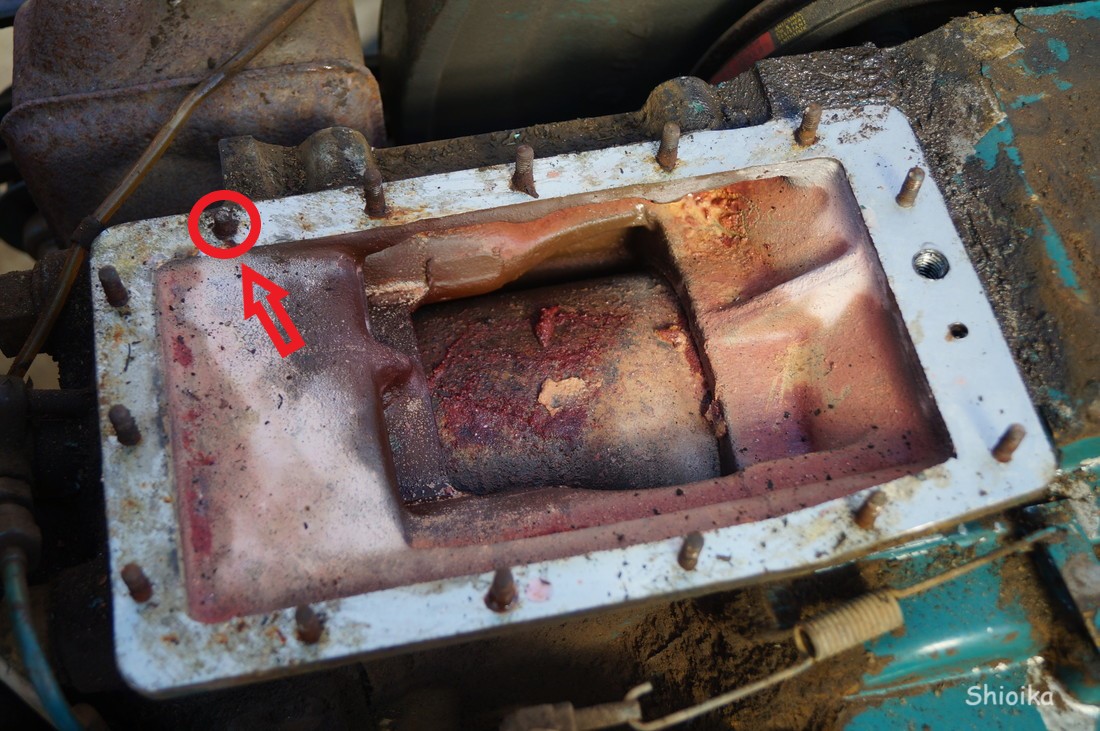

f:id:Shoika:20200726221401j:plain

またやらかした

↑見ずらいと思いますが、赤丸の部分のネジを切ってしまいました・・・。

これまでNO破壊(?)だったので、かなりショック・・。

うまくできるか分かりませんが、中心に穴をあけてM4のタップでネジ山を切ってしまおうと考えています。

錆びたネジは要注意ですね!

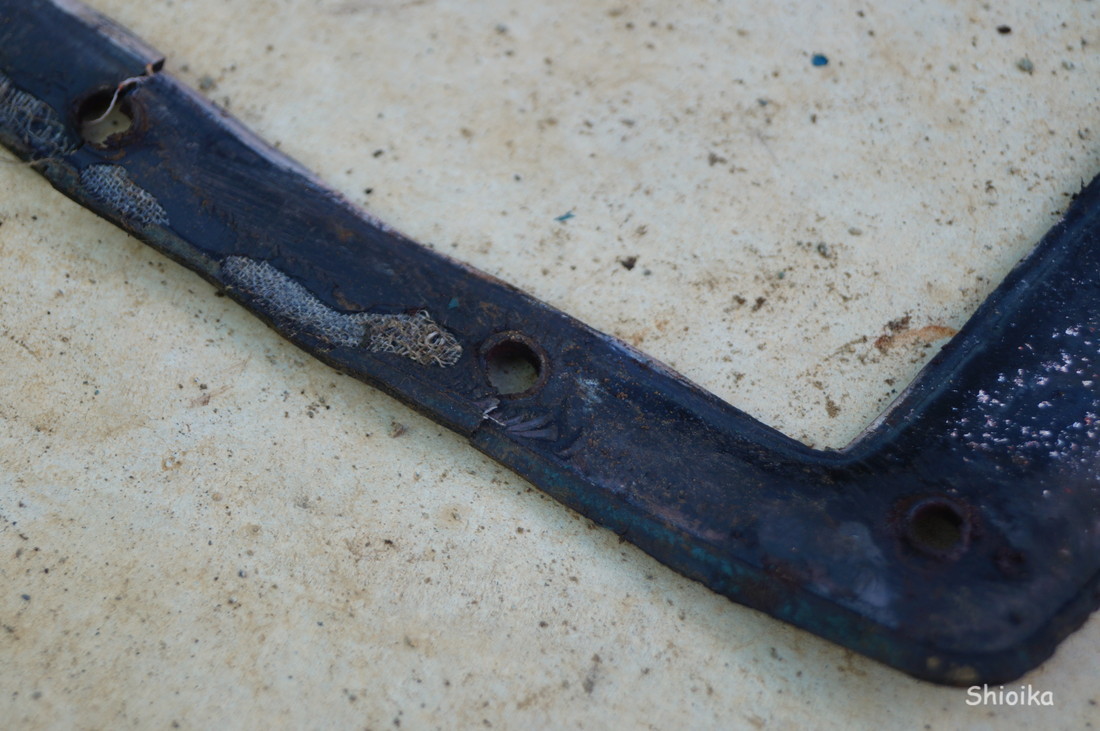

f:id:Shoika:20200726222157j:plain

ガスケット・・・?

↑剥がしたガスケットは見た目がゴムみたい。

サビや破れでボロボロです。

交換用のガスケットシートは買ってあるのですが、それに加えて液体ガスケットも一緒に塗ったほうがいいのでしょうか?

若干削れてしまったところもあるので、塗ろうかなとも思ってます。



今回はここまでとなります。

M4のタップも買ってきたので、次回は切ってしまったネジ部分の加工からやろうと思います。
